《电工》二级/技师实操技能考试核心内容详解‌考试学习:PLC编程与应用、变压器工作原理结构图、二极管、整流电路与滤波电路工作原理

《电工》 职业技能等级证书考试学习

《电工》二级/技师职业技能等级证书实操技能考试核心内容详解‌

实操操作步骤：‌

1.识图准备‌：根据考试图纸识别元件符号（如接触器KM、热继电器FR、按钮SB），明确控制回路与主回路。

2.工具选择‌：使用数字万用表（电阻档、电压档）检测导线通断、元件完好性。

3.接线规范‌：

• 电源线使用黄、绿、红三色区分L1、L2、L3；

• 接地线必须为‌绿色‌（北京地区强制要求）；

• 控制线使用蓝色或黑色，严禁与动力线混用。

4.自查流程‌：

• 断电状态下，用万用表测量各节点间电阻，确认无短路；

• 检查接线端子是否压紧，无裸露铜芯。

5.通电测试‌：

• 通电后观察接触器动作顺序是否符合逻辑；

• 使用钳形电流表测量主回路电流，验证是否在额定范围内。

注：考试中常考“自锁”与“互锁”电路，需明确常开辅助触点实现自锁，常闭触点实现互锁。

二、电磁感应定律：简答题与实操演示‌

1.简答题核心要点：‌

• 法拉第电磁感应定律‌：闭合回路中感应电动势大小与磁通量变化率成正比，表达式为：



• 产生感应电流的条件‌：

  ① 电路必须闭合；

  ② 穿过回路的磁通量必须发生变化（如磁铁运动、线圈转动、电流变化）。

• 楞次定律‌：感应电流的磁场总是阻碍引起它的磁通量变化。

应用实例（考试常考）：‌

• 发电机（机械能→电能）

• 变压器（交变磁通耦合）

• 电磁炉（涡流热效应）

• 动圈式话筒（声波→振动→感应电流）

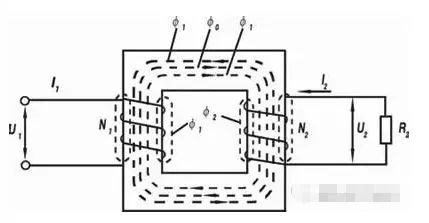

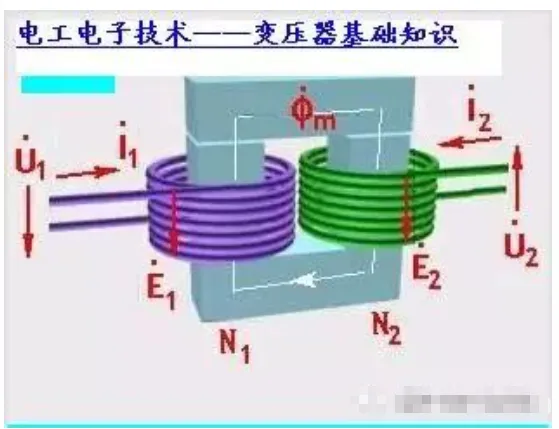

三、变压器原理：简答题与实操步骤‌

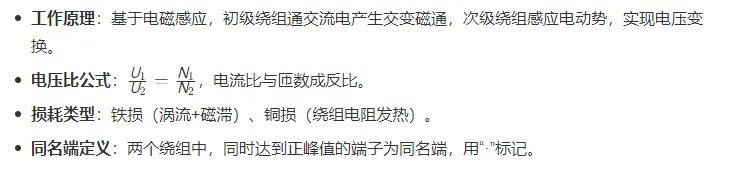

1.简答题核心要点：‌

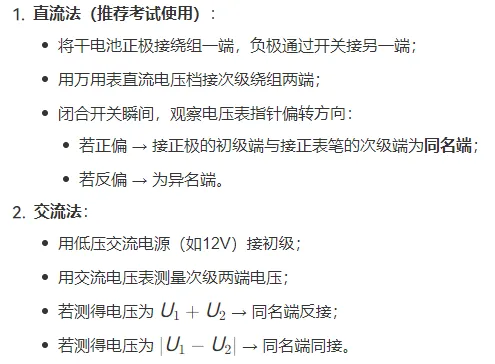

实操操作步骤（同名端测定）：‌

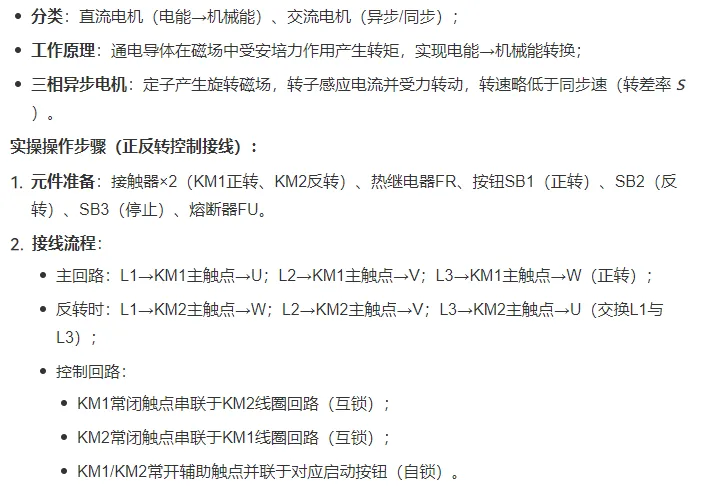

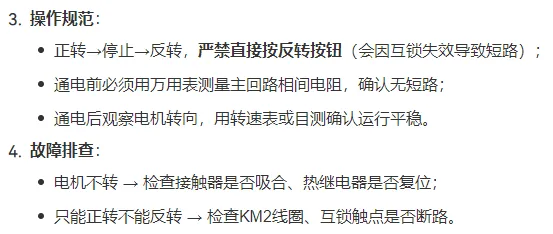

四、电机工作原理：简答题与实操步骤‌

简答题核心要点：‌

《电工》二级/技师重点考试学习内容主要包括以下几个方面：

理论知识

1. 1.电气理论基础

• 掌握电路分析方法、电磁感应定律、变压器原理、电机工作原理等基础理论知识。
• 熟悉电力电子器件（如晶闸管、IGBT）特性及应用。

2. 2.电气设备应用

• 掌握变压器、电动机、开关、继电器等设备的工作原理、参数选择与维护。
• 熟悉电压互感器、电流互感器的原理及使用注意事项。

3. 3.电气控制技术

• 掌握继电器控制电路、PLC编程（如FX2N系列指令）、变频器应用及调试。
• 熟悉自动控制电路（如传感器应用、伺服系统调试）。

4. 4.电气图纸阅读

• 能熟练阅读电气控制原理图、线路图，分析电路功能及故障点。

实际操作

1. 1.PLC编程与应用

• 掌握PLC的基本原理、编程语言（如梯形图、指令表）及控制系统设计。
• 能够完成PLC与传感器、执行器的接线及调试。

2. 2.变频器与伺服系统调试

• 熟悉变频器的参数设置、控制方式及故障排除。
• 掌握伺服系统的调试方法及应用。

3. 3.电气设备安装与维护

• 能够正确安装和维护电气设备，如电动机、变压器、开关等。
• 掌握电气设备的故障诊断和维修方法。

安全与规范

1. 1.电气安全操作规程

• 严格遵守电气安全操作规程，掌握验电、接地等安全措施。
• 熟悉临时用电、施工现场电气安全要求。

2. 2.职业道德与法规

• 了解电工职业道德规范和相关法律法规。

综合分析与故障排除

1. 1.故障诊断与维修
• 能够根据故障现象进行综合分析，快速定位并排除故障。
• 掌握电气设备检修管理、维护质量管理方法。

以上内容是《电工》二级/技师考试的重点学习内容，建议结合实际操作和项目经验进行学习和练习。
