一、填空题：（每空1分，共20分）
1、硅酸盐水泥熟料中熔剂矿物指C3A和C4AF， 硅酸盐矿物约占熟料总量的75%。
2、矿渣硅酸盐水泥国标对凝结时间的规定是初凝不得早于45min， 终凝不得迟于10h。
3、常用的活性混合材料有符合相应国家标准粒化高炉矿渣、粉煤灰和火山灰质混合材料。
4、熟料的率值主要有KH、n、P。
5、影响水泥安定性的因素主要有f-CaO、氧化镁、三氧化硫。
6、对原料进行预均化的作用是使原料成分均匀稳定；对生料进行均化的作用是使生料成分均匀稳定。
7、磨制硅酸盐水泥时，入水泥磨的组分材料主要有硅酸盐水泥熟料、石膏和混合材料。
8、白色硅酸盐水泥主要是限制Fe2O3的含量。
二、选择题：（每题1分，共10分，将正确的序号填入空格内）
1、下列水泥中 适用于大体积混凝土工程的是（B ）。
A 硅酸盐水泥 B 低热矿渣水泥 C 普通水泥
2、国家标准规定矿渣硅酸盐水泥中 SO3 （D ）。
A＜3.5% B≤3.5% C＜4.0% D≤4.0%
3、复合硅酸盐水泥的代号是（D ）。
A P· S B P· O C P· F D P· C
4、快硬高强水泥的标号通常以（A ） 强度表示。
A 3天抗压 B 28天抗压 C 3天抗折 D 28天抗折
5、某厂石灰石的平均粒径进厂为800mm，进生料磨时为 20mm，则破碎比为（A）。
A 40 B 30 C 20 D 50
6、石灰石预均化设施主要有（B ）。
A 空气搅拌库 B 预均化堆场 C 多库搭配
7、磨水泥时加石膏，主要是（A ）。
A 调节凝结时间 B 使水泥安定性合格 C 提高水泥的强度
8、矿渣的活性激发剂主要有硫酸盐激发剂和碱性激发剂，其中硫酸盐激发剂主要指（ C）。
A 熟料 B 石灰 C 石膏
9、预分解窑的三次风主要指（C ）。
A 输送煤粉的风 B 从冷却机直接入窑的风 C 入分解炉的风
10、预分解窑内分（ A）。
A 三个带 B 四个带 C 五个带
三、判断题：（每题1分，共10分，正确的打“√ ” ，错误的打“×” ）
（ √） 1、用回转窑生产水泥，对出磨生料的质量控制项目主要有化学成分和细度。
（ ×） 2、若水泥的安定性不合格，则该水泥为不合格水泥。
（ ×） 3、硅酸盐矿物主要指 C3A、C4AF。
（× ） 4、强度等级为32.5的水泥，表示其28d抗折强度的最小值为32.5MPa。
（√ ） 5、熟料的冷却以急冷为好。
（ ×） 6、通过固相反应能形成的矿物有C3S。
（× ） 7、石膏的掺量越多，水泥的凝结时间越长。
（ √） 8、熟料的热耗表示生产1kg熟料所消耗的热量。
（ ×） 9、影响熟料早期强度的矿物主要是 C2S。
（ ×） 10、生产抗硫酸盐水泥须限制熟料中 C4AF的含量。
四、简答题：（每题10分，共40分）
1、用方框图画出用预分解窑生产硅酸盐水泥熟料时烧成车间的生产工艺流程图（包括煤粉的制备） ？
答：略
2、影响水泥强度的主要因素有哪些？
答：影响水泥强度的主要因素有：
（1）熟料的矿物组成
（2）水泥细度；
（3）施工条件：a 水灰比及密实程度，b 养护温度，c 外加剂。
3、什么是快凝？什么是假凝？二者有什么区别？
答：快凝：水泥加水拌和后， 很快出现不可逆的固化现象，初凝时间早于 45min。
假凝：水泥加水拌和后，在几分钟内即迅速凝结变硬，经剧烈搅拌后，又重新恢复塑性的现象。
快凝与假凝均属于不正常的早期固化现象，但又不完全一样：
快凝以水泥发生快速水化为前提，浆体迅速放出大量热，温度急剧上升，形成不可逆的固化现象，且产生一定强度，重新搅拌不能恢复塑性。
假凝时，水化很少，放热量很小，经剧烈搅拌后，浆体能重新恢复塑性，并达到正常凝结，对强度没有不利影响，但增大了施工难度。
4、若采用新型干法水泥生产技术生产硅酸盐水泥，拟采用四组分配料，从以下几种物料中， 确定一组配料方案，并说明原因：
石膏、萤石、煤矸石、炉渣、粉煤灰、硅藻土、砂岩、硫铁渣（铁粉）、泥灰岩、石灰石
答：生产硅酸盐水泥熟料所用原料须能提供熟料的四种主要氧化物，因此可以考虑用下面四种原料搭配：石灰石，主要提供CaO ；
粉砂岩，主要提供SiO2；
炉渣（或粉煤灰），主要提供Al2O3；
硫铁矿渣（铁粉），主要提供 Fe2O3。
五、计算题：（每题5分，共10分）
1.某回转窑厂，生料的烧失量为40%，熟料中煤灰掺入量为4%，求该厂熟料的理论料耗？
解： 已知：L白=40%，GA=4%
求：KT
答：回转窑用白生料，其理论热耗 KT=（100-GA ） / （100- L白 ）=（100-4） / （100-40）=1.6kg/kg

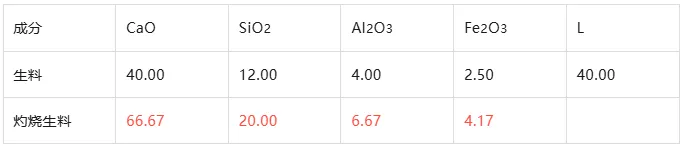

2.已知生料的主要成分如下：求灼烧生料的成分并填入表中。
解：灼烧生料=100 生料/（100-L）
