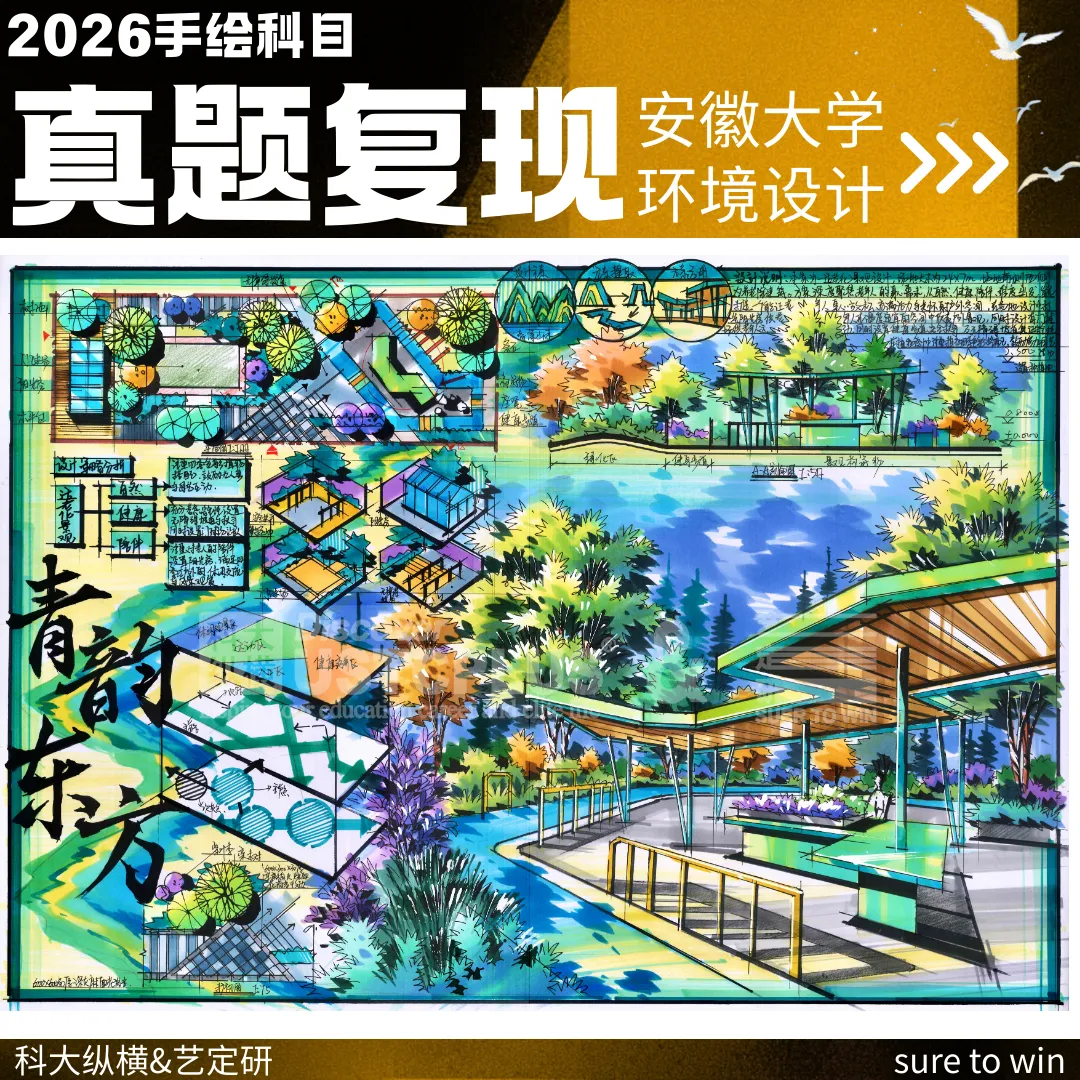

安大环境设计考研人必看!2026手绘真题“户外花园适老化设计”深度解析!

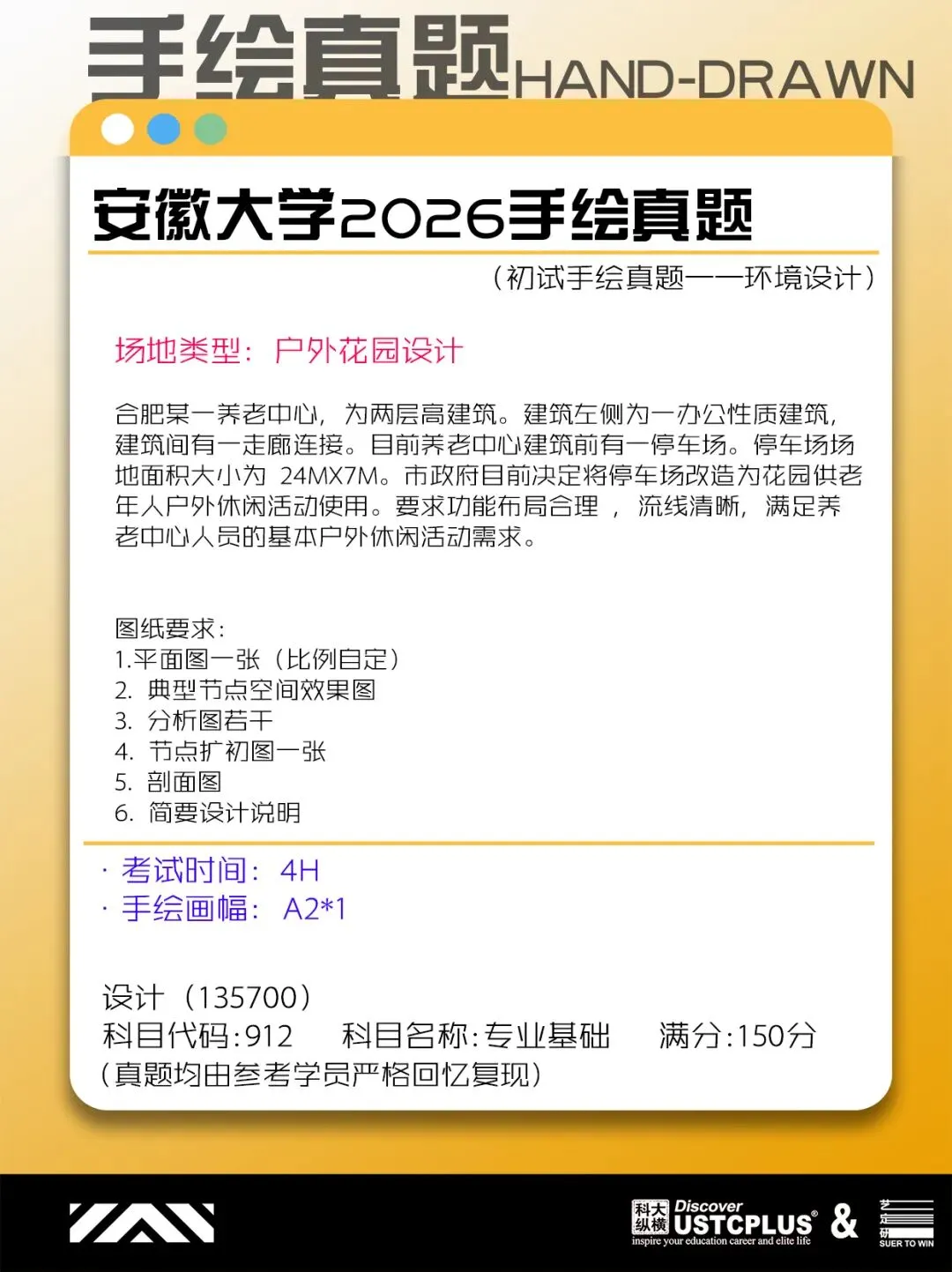

（一）核心场地条件

场地属性：合肥某养老中心前停车场改造项目，属于“旧场地更新+老年友好空间”双重属性，需兼顾改造可行性与适老化需求。

场地尺寸：24m×7m，呈狭长型（长宽比约3.4:1），核心限制为横向空间狭窄，需重点解决功能分区的纵向排布与空间通透感。

周边环境：养老中心为两层建筑，左侧连接办公建筑（有走廊衔接），需考虑花园与两栋建筑的出入口衔接、流线贯通，同时呼应建筑风格（手绘时可默认简约实用风格，贴合养老场景）。

（二）核心设计要求

功能核心：满足老年人户外休闲活动，需覆盖“休憩、轻度活动、社交、观景”四大基础功能，隐含“无障碍、安全、舒适、易维护”四大适老化原则。

布局与流线：合理布局（适配狭长场地）、流线清晰（衔接养老中心与办公建筑出入口，无死角、无障碍物）。

（三）图纸交付任务（明确评分核心）

必交图纸：平面图（核心，占分比最高）、典型节点效果图（体现设计细节）、若干分析图（体现设计逻辑）、节点扩初图（体现专业深度）、剖面图（体现空间层次）。

附加要求：简要设计说明（串联设计理念与各图纸，需简洁精准）。

第一步：场地解读与限制突破（10分钟，奠定设计基础）

1. 核心限制与解决方案

限制1：场地狭长（24m×7m）→ 解决方案：采用“纵向分段式布局”，按“入口过渡-核心活动-静谧休憩-后勤衔接”划分功能带，避免横向拥挤；同时通过“线性景观元素”（如长条花池、线性灯带）强化纵向延伸感，弱化狭窄感。

限制2：衔接两栋建筑（养老+办公）→ 解决方案：在靠近走廊连接口的位置设置“共享过渡区”，作为两栋建筑人员进入花园的共同入口，避免流线交叉；养老中心主入口对应花园核心活动区，办公建筑入口对应静谧休憩区，兼顾不同人群需求。

限制3：停车场改造→ 解决方案：手绘时需隐含“地面处理”逻辑（如防滑透水铺装替换原有沥青），无需额外标注，但设计说明中可提及“保留原有场地排水基础，优化地面铺装以适配老年活动”，体现改造合理性。

2. 适老化核心需求落地（必考得分点）

安全需求：所有通道宽度≥1.2m（轮椅通行），无高差（或设缓坡，坡度≤1:12），铺装选防滑、无反光材质（手绘时用粗线条体现防滑纹理）；避免尖锐边角（座椅、花池边缘均做圆角处理）。

舒适需求：座椅设置密度高（每5-8m一处），采用“带扶手+靠背”的适老座椅，部分座椅搭配遮阳雨棚；植物选“无毒、无刺、易养护”的乡土品种（如桂花、腊梅、麦冬），避免花粉过多的品种。

社交与活动需求：设置1-2处“聚合型空间”（如直径3-4m的圆形休憩区），搭配小型棋牌桌、置物台；预留1处“轻度活动区”（约6-8㎡），可放置太极推手器、漫步机等简易健身器材（手绘时简化线条，体现功能即可）。

第二步：功能布局与流线设计（15分钟，确定平面图核心）

1. 纵向功能分区（适配24m×7m场地）

按“从入口到纵深”顺序排布，总长度控制在24m内，横向各分区宽度均为7m（充分利用场地宽度）：

① 入口过渡区（0-3m）：衔接养老中心主入口与办公走廊出口，设置宽1.5m的主通道，两侧做矮花池（高度40cm，可兼做临时坐凳），花池间预留轮椅通行间隙；入口处设置小型指示牌（标注“花园入口”“休憩区方向”）。

② 核心活动区（3-12m）：花园核心区域，占比最大（约9m长）。中间设置圆形聚合休憩区（直径4m），放置4-6组适老座椅；周边环绕线性花池，种植观赏性强的乡土植物；一侧预留轻度活动区，放置2-3件简易健身器材。

③ 静谧休憩区（12-20m）：靠近办公建筑一侧，营造安静氛围。设置1处花架（长度6m，高度2.2m，适配老年人身高），花架下放置2组双人座椅；周边种植高一点的灌木（如冬青）形成半私密空间，适合办公人员休息或老年人独处。

④ 后勤与植物区（20-24m）：场地末端，设置小型工具储藏柜（隐藏在花池内），用于存放花园养护工具；剩余空间种植乔木（如香樟），形成树荫，同时遮挡场地末端的视线，提升整体私密性。

2. 流线设计（清晰无交叉）

主流线：养老中心主入口→入口过渡区→核心活动区→静谧休憩区（贯通场地纵向，宽度1.2-1.5m）。

次流线：办公建筑走廊出口→入口过渡区（共享入口）→静谧休憩区（无需经过核心活动区，避免干扰）。

应急流线：主流线全程无遮挡，两端均预留与建筑消防通道的衔接口（手绘时用虚线标注应急流线）。

第三步：图纸设计与手绘技巧（核心环节，适配考研时间分配）

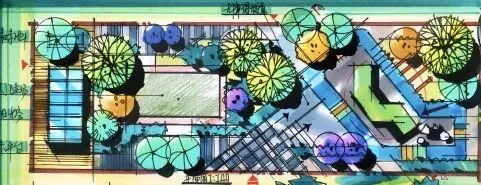

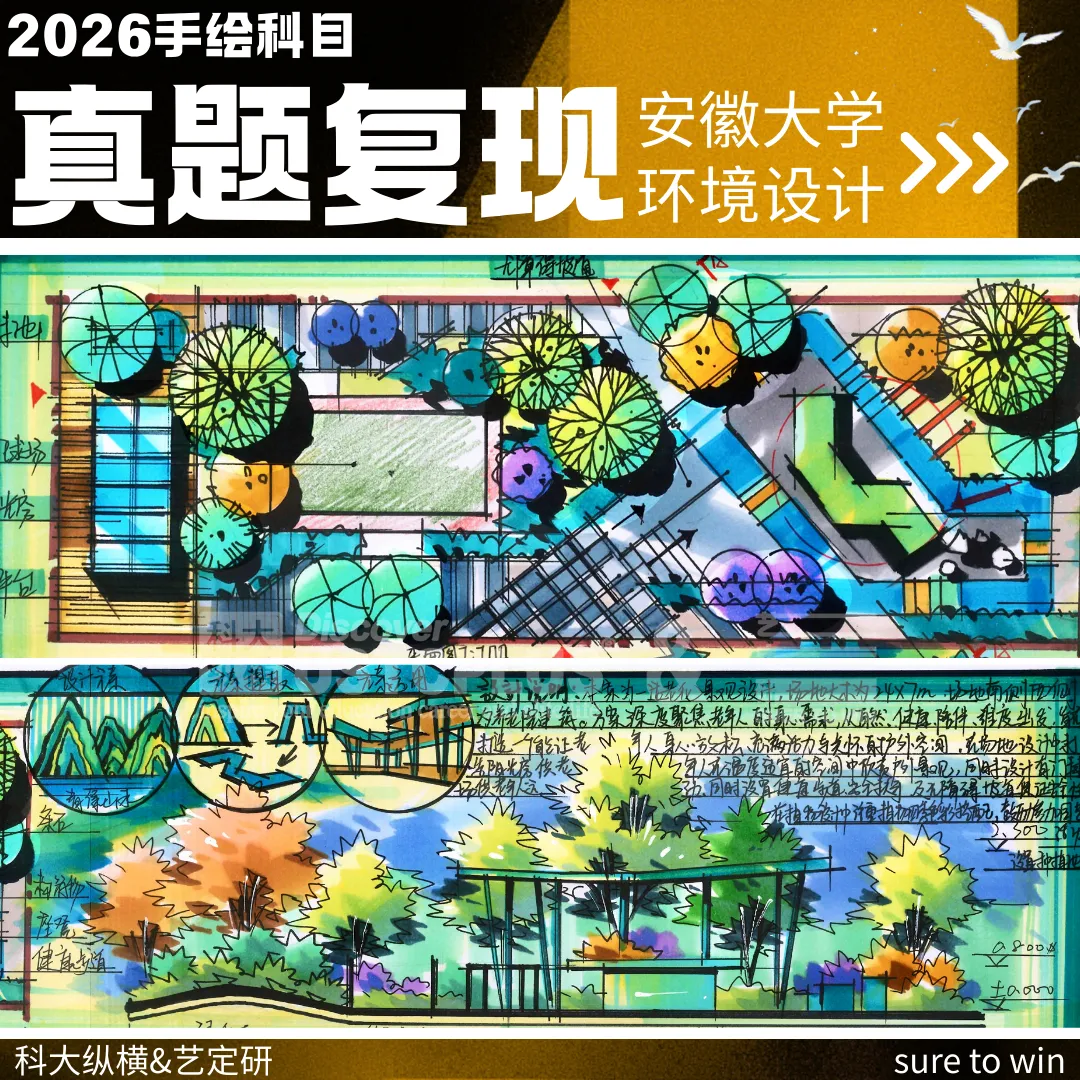

1. 平面图（建议用时30分钟，比例选1:100，易手绘且细节清晰）

绘图要点：先画场地边界（24m×7m），再标注建筑衔接位置（左侧办公+中间走廊+右侧养老建筑），接着按功能分区画核心元素（通道、座椅、花池、花架、健身器材），最后添加植物（乔木用圆圈+短线表示，灌木用不规则曲线表示，地被用斜线填充）。

得分细节：标注关键尺寸（通道宽度、座椅间距、花架长度）、功能分区名称（用文字标注在对应区域）、铺装材质（不同区域用不同线条填充，如主通道用横线、休憩区用圆点）。

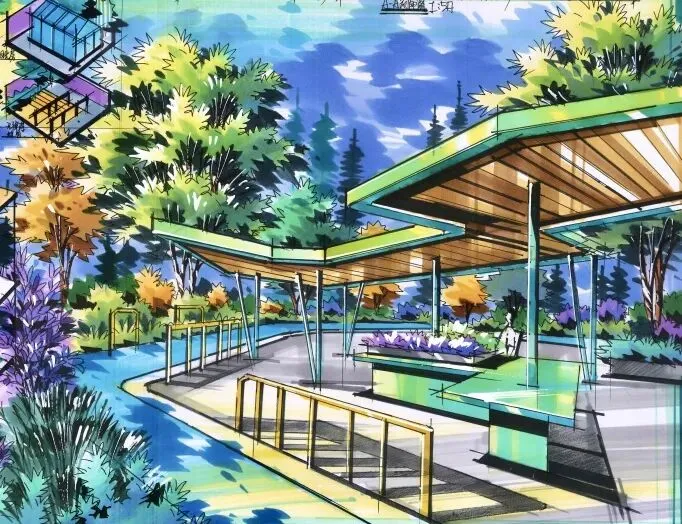

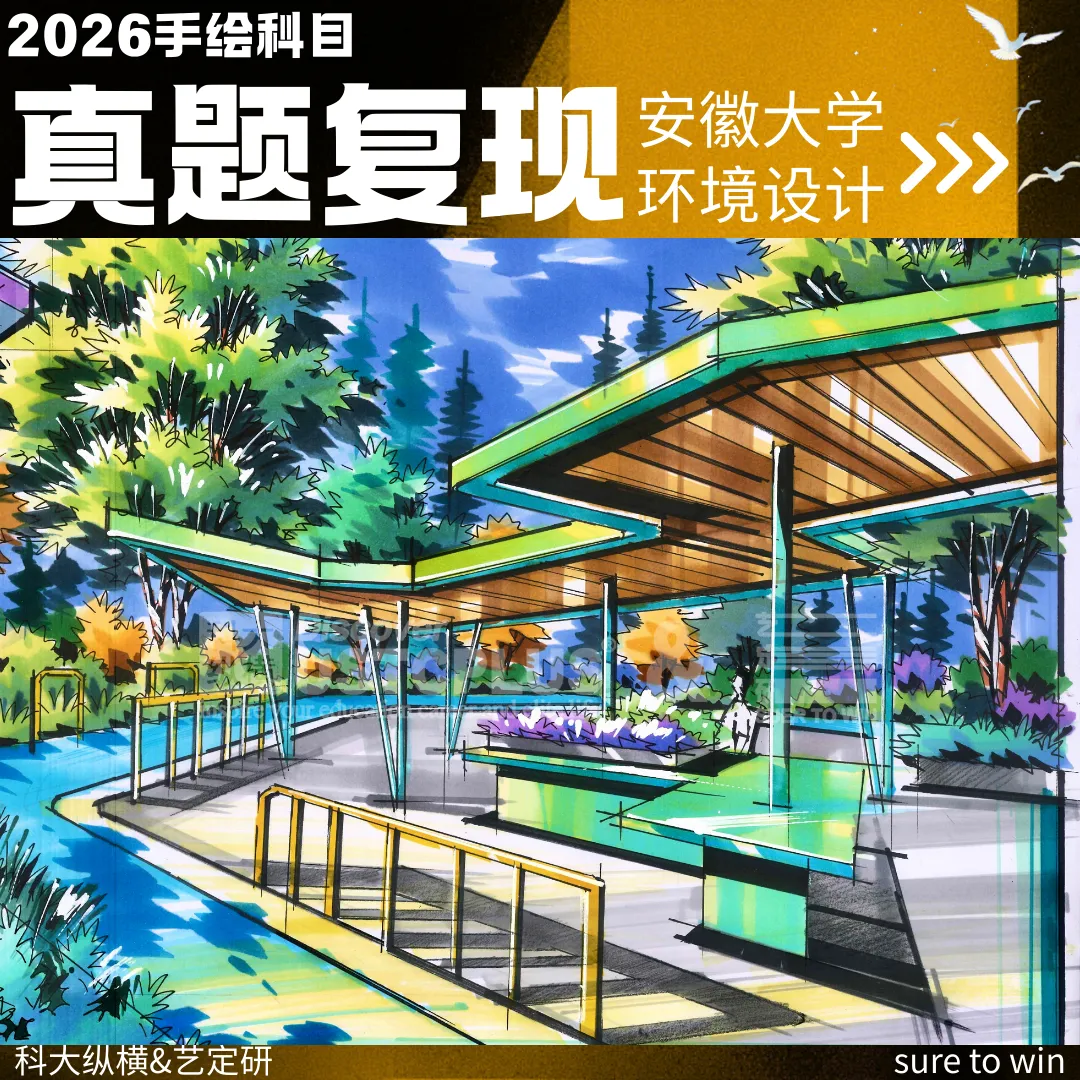

2. 典型节点效果图（建议用时20分钟，选“核心活动区-圆形休憩区”节点）

绘图要点：采用“人视角度”（高度1.5m左右，贴合老年人视线），重点刻画适老座椅（带扶手、圆角）、圆形铺装、周边花池、植物层次；背景体现养老中心建筑外立面（简化线条，突出门窗即可），增强场景真实性。

得分细节：体现光影（如树荫投射在地面的斑驳效果）、材质质感（如座椅的木质纹理、铺装的防滑纹理）、人物点缀（画2-3位老年人，姿态自然，如聊天、赏花，体现空间使用场景）。

3. 分析图（建议用时15分钟，选3张核心分析图，体现设计逻辑）

① 功能分区分析图：在简化平面图基础上，用不同颜色或线条划分“入口过渡区、核心活动区、静谧休憩区、后勤植物区”，标注各区域面积与核心功能。

② 流线分析图：用箭头标注主流线、次流线、应急流线，区分不同流线的优先级（如主流线用粗箭头，次流线用细箭头），体现“无交叉、全覆盖”的特点。

③ 适老化设计分析图：标注关键适老细节（如防滑铺装、适老座椅、缓坡、无刺植物），用文字简要说明设计目的（如“适老座椅：带扶手，方便老年人起身”）。

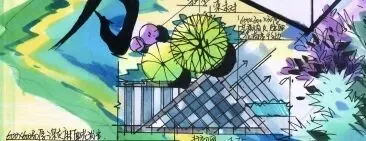

4. 节点扩初图（建议用时20分钟，选“花架+座椅”节点）

绘图要点：采用1:50比例，画节点的平面、立面、剖面（三视图）。平面标注花架柱距、座椅尺寸；立面标注花架高度、座椅高度（45cm，适配老年人坐姿）；剖面标注花架梁的厚度、座椅的构造（如木质面板+混凝土基座）。

得分细节：标注材质名称（如“花架柱：钢筋混凝土”“座椅面板：防腐木”）、关键尺寸（如柱距2m、座椅深度50cm），体现专业深度。

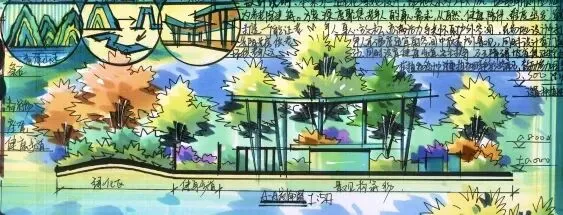

5. 剖面图（建议用时15分钟，选场地纵向剖面图，切过核心活动区与花架）

绘图要点：比例1:100，纵向剖切（长度24m），标注场地标高（默认平地，标高±0.000）、建筑层高（养老中心两层，按8m标注）、花架高度（2.2m）、乔木高度（6-8m）、花池高度（40cm）、座椅高度（45cm）。

得分细节：体现空间层次（建筑-花架-植物-场地）、竖向关系（如乔木高于花架，花池低于座椅），标注各元素的名称与标高。

6. 简要设计说明（建议用时10分钟，150-200字，分3段）

第一段：场地背景与设计理念（如“本设计为合肥某养老中心停车场改造项目，场地尺寸24m×7m，紧邻养老与办公建筑。设计以‘适老、舒适、安全’为核心，打造兼具活动、社交与休憩功能的老年友好花园”）。

第二段：功能与布局（如“采用纵向分段式布局，划分入口过渡、核心活动、静谧休憩、后勤植物四大区域，衔接两栋建筑出入口，实现流线清晰无交叉；重点配置适老座椅、简易健身器材与乡土植物”）。

第三段：设计亮点（如“通过线性元素弱化场地狭长感，全场地无障碍设计保障老年人安全，半私密空间兼顾不同人群需求，实现‘小场地、全功能’的改造目标”）。

第四步：考研手绘时间分配建议（总时长180分钟，适配考试节奏）

审题与构思：25分钟（场地解读+功能布局草稿）。

核心图纸绘制：平面图30分钟+效果图20分钟+分析图15分钟+扩初图20分钟+剖面图15分钟=100分钟。

设计说明+细节完善：30分钟（写说明、补标注、修线条）。

检查调整：25分钟（检查尺寸、流线、适老细节，确保无遗漏）。

1. 适老化细节：必考点，需在平面图、效果图、分析图中反复体现（防滑、无障碍、适老座椅等）。

2. 场地适配性：狭长场地的纵向布局的合理性，与周边建筑的衔接流畅性。

3. 图纸规范性：比例统一、尺寸标注清晰、剖面图层次分明、扩初图构造合理。

4. 设计逻辑：分析图与平面图、设计说明呼应，体现“从场地到功能”的设计思路。

一、功能布局：精准适配养老需求

二、适老细节：隐性考点全踩中

水景）增加空间层次，让小场地显得更丰富。

三、场地适配：巧解狭长痛点

四、快题表现：考研得分点拉满
